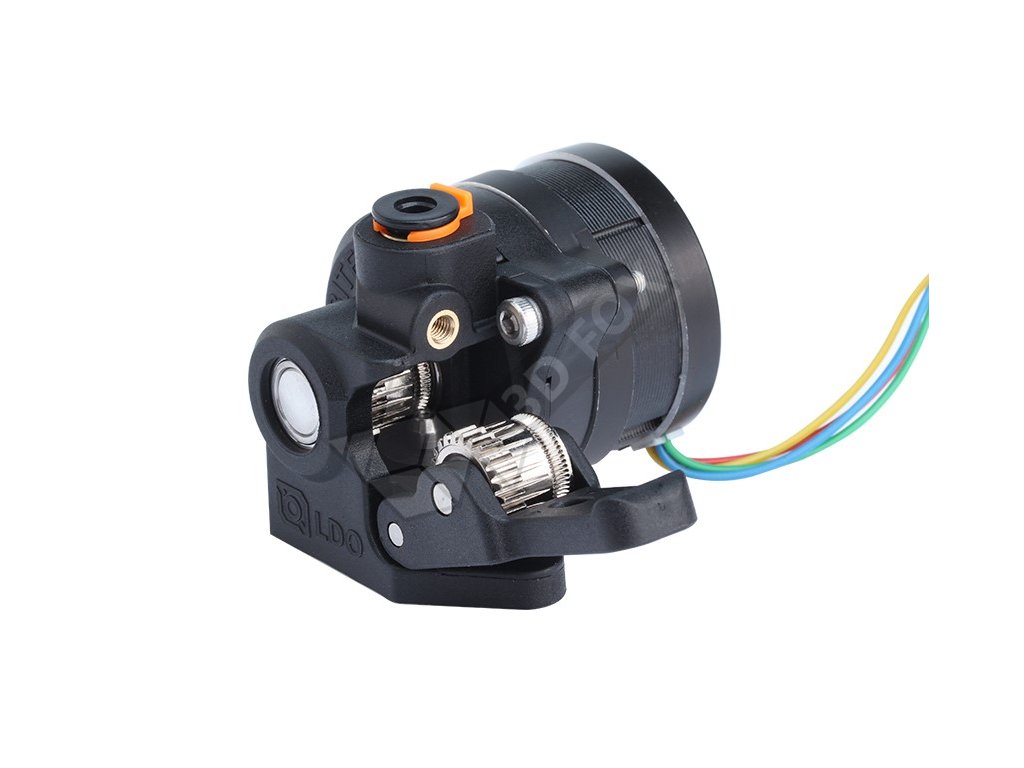

Extruder LDO Orbiter V2.0 s motorem

Detailní popis produktu

Nový Orbiter v2.0 sdílí svůj koncepční design s Orbiterem v1.0 a 1.5, ale byl od nuly zcela přepracován a vylepšeny všechny možné aspekty.

Mnoho nových a vylepšených konstrukčních prvků:

• Kratší kalená hnací kola 11mm vs 15mm od Bondtech
• Hmotnost snížena na ~135 gramů
• Menší a kompaktnější rozměry (o 11,6 % kratší)
• Nová konstrukce motoru nabízí ~40% zvýšení síly extruze v reálných podmínkách tisku a mnohem lepší akceleraci
• Překlopená hnací ozubená kola – dráha vlákna blíže ke středu extrudéru pro vyváženější design a dokonalé přizpůsobení také na delta tiskárnách
• Výstupní vedení vlákna z nerezové oceli s vůlí 0,2–0,3 mm pro hnací ozubená kola zaručí nejlepší tisk TPU a extrémní odolnost proti opotřebení při použití abrazivních filamentů.
• Kryty odolné vůči vysokým teplotám, GPA12
• Obrobená objímka sekundárního hnacího kola - PEEK

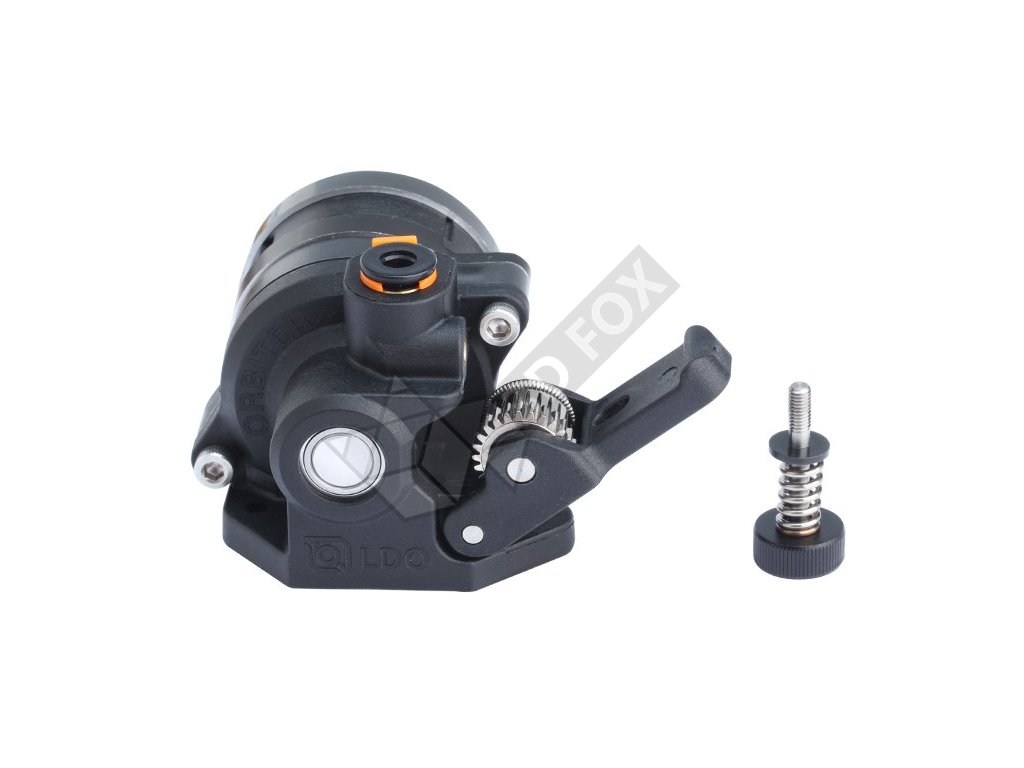

• Napínací mechanismus
• Montážní šrouby v linii s výstupní cestou vlákna – zlepšení tuhosti pouzdra a snadnější montáž
• Dokonale vyrovnaná dráha vlákna
• Nový menší a stylovější vstup pro PTFE.
• Poloha motoru otočená o dalších 10 stupňů pro snadnější údržbu a montáž
• Extrémně nízká vůle ~0,06 mm
• Snímače vlákna (filament senzor) s funkcí automatického zavedení a vyjmutí filamentu
• A mnoho dalších malých změn pro zlepšení mechanické přesnosti a designu

Základní nastavení:

• Kroky: 690 kroků/mm & 16 mikrokrokování
• Max. okamžitá změna rychlosti (trhání): 600 mm/min (RRF), 10 mm/s (Marlin) (doporučeno 300/5)
• Předstih tlaku: 0,02~0,03s - nutno kalibrovat
• Zatažení: 1~1,5mm - nutno kalibrovat
• Rychlost retrakce: 120 mm/s, při tisku TPU snižte na 30 mm/s
• Proud motoru: 1,2A Max nebo 0,85A RMS (LDO-36STH20-1004AHG)
• Max. zrychlení: 8000 mm/s2
• Normální provozní teplota motoru: 65-75°C

Kompletní info a dokumentace zde
